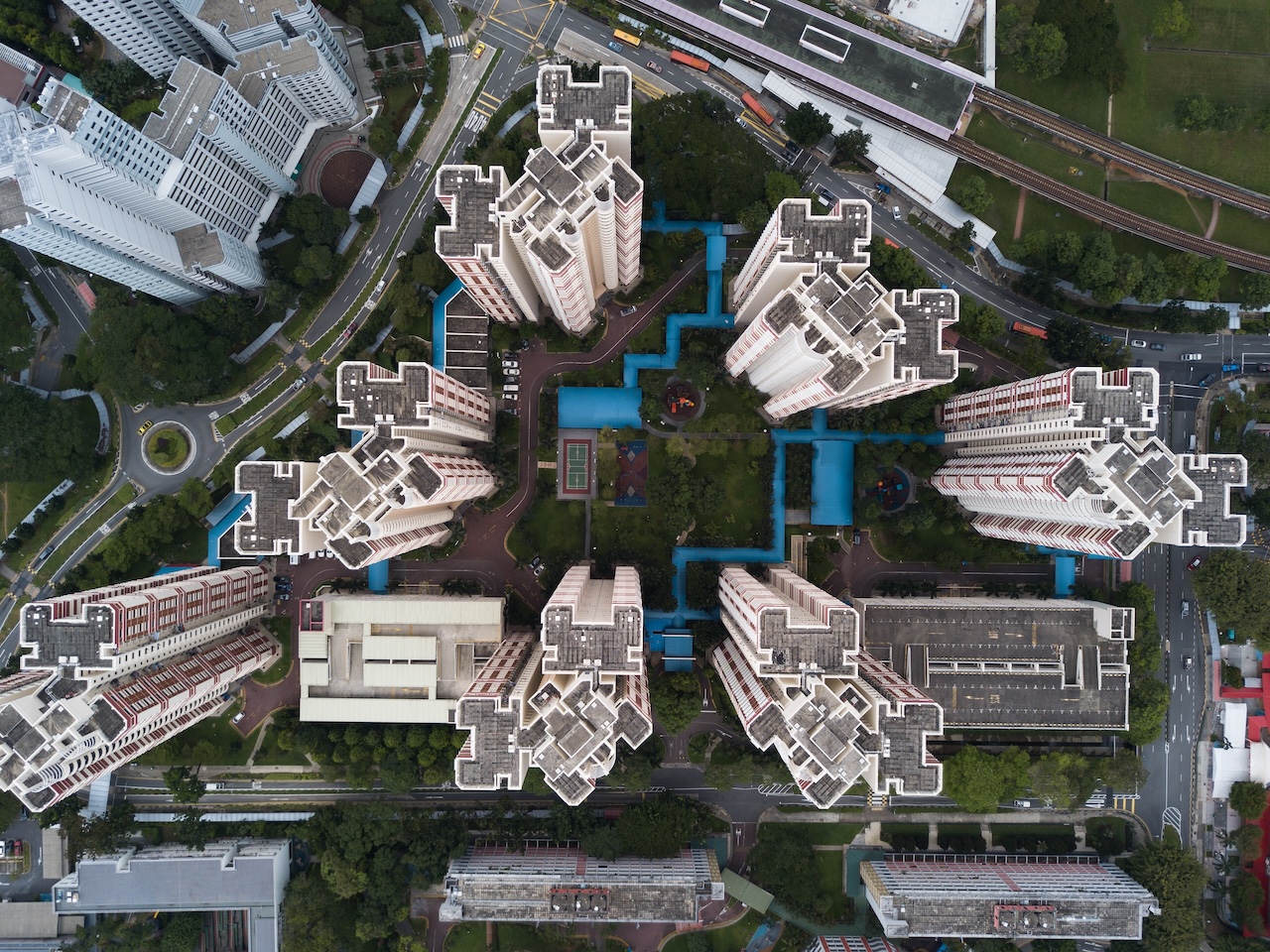

Un modello BIM georeferenziato è un modello digitale associato a una posizione reale attraverso un sistema di coordinate. Questo permette di stabilire con precisione dove si trova un edificio o un’infrastruttura, come è orientato e a quale quota si colloca rispetto al territorio.
La georeferenziazione crea quindi un collegamento tra le coordinate utilizzate durante la modellazione e quelle provenienti da rilievi topografici, cartografie o sistemi informativi geografici.
Perché la georeferenziazione è importante nel BIM
Lavorare con un riferimento spaziale comune facilita il coordinamento tra architetti, ingegneri, topografi e progettisti. Le coordinate condivise consentono infatti di sovrapporre correttamente modelli architettonici, strutturali e impiantistici, anche quando vengono realizzati con software differenti.
Questo aspetto è particolarmente importante nei processi di BIM collaborativo, dove la coerenza tra modelli e informazioni contribuisce a ridurre errori e problemi di coordinamento.
BIM, GIS e IFC: dati più facili da integrare
La georeferenziazione permette anche di integrare il BIM con i GIS, Geographic Information System, cioè i sistemi utilizzati per gestire e analizzare dati territoriali. Un modello BIM può così essere messo in relazione con viabilità, reti, vincoli urbanistici, cartografie e altre informazioni legate al contesto.
Anche nei processi openBIM e nello scambio attraverso il formato IFC, Industry Foundation Classes, una corretta gestione di coordinate e sistemi di riferimento aiuta a mantenere la posizione del modello quando viene utilizzato in piattaforme differenti.
Un riferimento corretto fin dalle prime fasi
Origine del progetto, orientamento, quota e sistema di coordinate dovrebbero essere definiti già all’inizio del lavoro. Una configurazione coerente permette di evitare problemi come disallineamenti, rotazioni errate o differenze altimetriche tra modelli.
Un modello BIM georeferenziato rende quindi più affidabile lo scambio delle informazioni e facilita l’utilizzo dei dati durante progettazione, costruzione, gestione e manutenzione dell’opera.
